同步电机的特色:
永磁同步电机是新型的高效节能电机,它分为变频驱动永磁同步电机和异步起动永磁同步电机两大类。这两类共同的特点是转子是磁钢结构,不同的是变频驱动永磁同步电机的转子没有能够自起动的铝环,必须要在变频驱动器的驱动下才能起动,才能工作,电机的转速也能通过驱动器无级调速。而异步起动永磁同步电机的转子带有铝环,能够自起动,不配变频器独立工作,特点是一经起动运行后便进入与磁场同步旋转,转子转速恒定,50Hz的电源下2极的是3000转/分,4极是1500转/分,不会像异步电机的转速一样随负载大小电压高低而变化,而且总是比磁场的同步转速慢一点。
永磁同步电机在转子上嵌了永磁体后,由永磁体来建立转子磁场,在正常工作时转子与定子磁场同步运行,转子中无感应电流,不存在转子电阻损耗,只此一项可提高电机效率4%~5%。由于在永磁电机转子中无感应电流励磁,定子绕组有可能呈纯阻性负载,使电机功率因数几乎为1。异步电机在60%的负荷下工作时,效率下降15%,功率因素下降30%,力能指标下降40%。而永磁同步电机的效率和因素下降甚微,当电机只有20%负载时,其力能指标仍为满负荷的80%以上。异步电机在轻载时效率低,而永磁同步电机在轻载区,仍能保持较高的效率,小功率的永磁同步电机其效率要高于异步电机10-20%或以上。
由于永磁同步电机在设计时,其功率因数可以调节,甚至可以设计成功率因数等于1,且与电机极数无关。而异步电机随着极数的增加,由于异步电机本身的励磁特点,必然导致功率因数越来越低,如极数为8极电机,其功率因数通常为0.85左右,极数越多,相应功率因数越低。永磁电机参数,特别是功率因数,不受电机极数的影响,因此便于设计成多极电机,这样对于传统需要通过减速箱来驱动负载电机,可以做成直接成永磁同步电机驱动的直驱系统,省去噪音大,故障率高的减速箱,提高了传动效率,增加了机械传动系统设计的灵活性。
永磁同步电机功率因数高,线路的损耗也大为减少,电机配套的电源,如逆变器,变压器等,容量可以更低,同时其他辅助配套设施如开关,电缆等规格可以更小,相应系统成本更低,这对节能,降低生产、设备成本,提高效益都十分有效。

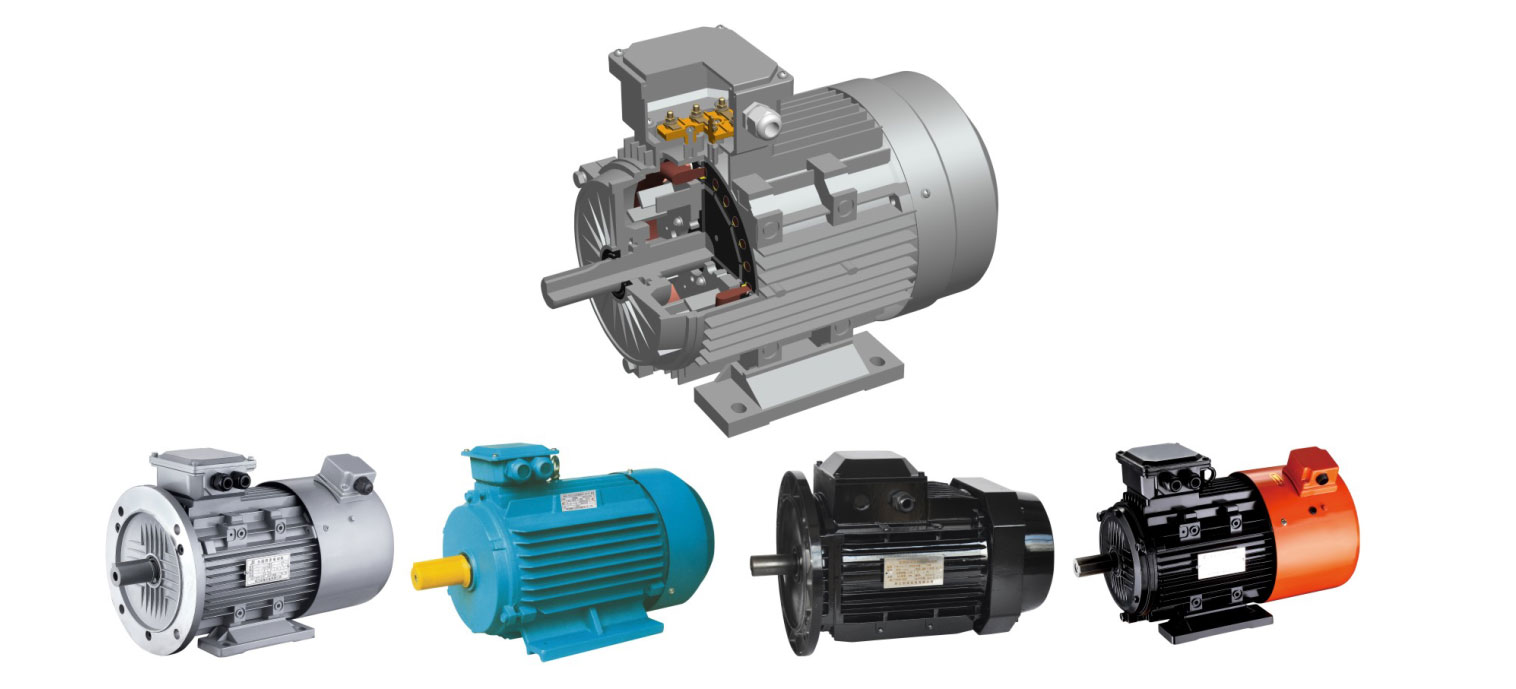

变频驱动永磁同步电机特点:
变频驱动永磁同步电机的特点是从零速到额定转速都可以以恒转矩运行,额定转速以上以恒功率运行,起动时软启动没有冲击电流,起动和停机时间可任意设定。变频控制器还可以设定各种工作程序,使永磁同步电机带动各式负载在程序控制状态下自动工作。同时具有过热过流等各种保护功能,使电机线圈不会因过载或其他状况下被烧毁。为减轻脉动设计时都采用Y形接法,不能用三角形接法输入电源。
750转/分变频驱动永磁同步电机技术参数:
型号 | 额定功率 Kw |
电压 V |
额定电流 A |
额定扭矩 N.m |
额定效率 % |
额定/最大转矩 | 额定转速 RPM |
稳速精度 % |
调速范围 r/min |
重量 Kg |
YT71-0.25-750 | 0.75 | 220 | 1.07 | 4.78 | 75.3 | 2 | 750 | 0.2 | 0-900 | 8.8 |
YT71-0.37-750 | 1.1 | 220 | 1.55 | 7 | 77.1 | 2 | 750 | 0.2 | 0-900 | 9.3 |
YT80-0.55-750 | 0.55 | 220 | 2.25 | 7 | 78 | 2 | 750 | 0.2 | 0-900 | 9 |
YT80-0.75-750 | 0.75 | 220 | 3 | 9.55 | 79.9 | 2 | 750 | 0.2 | 0-900 | 10.2 |
YT90-0.75-750 | 0.75 | 220 | 3 | 9.55 | 79.9 | 2 | 750 | 0.2 | 0-900 | 18 |
YT90-1.1-750 | 1.1 | 380 | 2.35 | 14 | 81.3 | 2 | 750 | 0.2 | 0-900 | 19.5 |
YT100-1.5-750 | 1.5 | 380 | 3.11 | 19.1 | 82.9 | 2 | 750 | 0.2 | 0-900 | 28.5 |
YT100-2.2-750 | 2.2 | 380 | 4.5 | 28 | 84 | 2 | 750 | 0.2 | 0-900 | 30.2 |
YT100-3-750 | 3 | 380 | 6.07 | 38.2 | 85 | 2 | 750 | 0.2 | 0-900 | 32 |
YT112-2.2-750 | 2.2 | 380 | 4.5 | 28 | 84 | 2 | 750 | 0.2 | 0-900 | 36 |
YT112-3-750 | 3 | 380 | 6.07 | 38.2 | 85 | 2 | 750 | 0.2 | 0-900 | 37.2 |
YT112-4-750 | 4 | 380 | 7.96 | 50.9 | 86.4 | 2 | 750 | 0.2 | 0-900 | 39 |
YT132-3-750 | 3 | 380 | 6.07 | 38.2 | 85 | 2 | 750 | 0.2 | 0-900 | 47 |
YT132-4-750 | 4 | 380 | 7.96 | 50.9 | 86.4 | 2 | 750 | 0.2 | 0-900 | 49 |
YT132-5.5-750 | 5.5 | 380 | 10.92 | 70 | 86.6 | 2 | 750 | 0.2 | 0-900 | 51 |
YT160-5.5-750 | 5.5 | 380 | 1092 | 70 | 87.6 | 2 | 750 | 0.2 | 0-900 | 96 |
YT160-7.5-750 | 7.5 | 380 | 14.55 | 95.5 | 88.6 | 2 | 750 | 0.2 | 0-900 | 106 |
YT160-11-750 | 11 | 380 | 21.2 | 140 | 89.3 | 2 | 750 | 0.2 | 0-900 | 118 |
YT180-7.5-750 | 7.5 | 380 | 14.55 | 95.5 | 88.6 | 2 | 750 | 0.2 | 0-900 | 152 |
YT180-11-750 | 11 | 380 | 21.2 | 140 | 89.7 | 2 | 750 | 0.2 | 0-900 | 163 |
YT180-15-750 | 15 | 380 | 28.5 | 191 | 90.5 | 2 | 750 | 0.2 | 0-900 | 175 |
YT200-15-750 | 15 | 380 | 28.5 | 191 | 90.5 | 2 | 750 | 0.2 | 0-900 | 225 |
YT200-18.5-750 | 18.5 | 380 | 34.9 | 236 | 91.2 | 2 | 750 | 0.2 | 0-900 | 265 |
YT225-18.5-750 | 18.5 | 380 | 34.9 | 236 | 91.2 | 2 | 750 | 0.2 | 0-900 | 280 |
YT225-22-750 | 22 | 380 | 41.2 | 280 | 91.8 | 2 | 750 | 0.2 | 0-900 | 305 |
YT280-30-750 | 30 | 380 | 55.8 | 382 | 92.4 | 2 | 750 | 0.2 | 0-900 | 520 |
YT280-37-750 | 37 | 380 | 68.6 | 471 | 92.7 | 2 | 750 | 0.2 | 0-900 | 565 |
YT280-45-750 | 45 | 380 | 83 | 573 | 93.2 | 2 | 750 | 0.2 | 0-900 | 586 |
YT315-45-750 | 45 | 380 | 83 | 573 | 93.2 | 2 | 750 | 0.2 | 0-900 | 850 |
YT315-55-750 | 55 | 380 | 101 | 700 | 93.6 | 2 | 750 | 0.2 | 0-900 | 860 |
YT315-75-750 | 75 | 380 | 134.2 | 955 | 94.1 | 2 | 750 | 0.2 | 0-900 | 890 |
YT315-90-750 | 90 | 380 | 160 | 1146 | 94.2 | 2 | 750 | 0.2 | 0-900 | 920 |
YT315-110-750 | 110 | 380 | 196.4 | 1400 | 94.3 | 2 | 750 | 0.2 | 0-900 | 952 |
YT315-132-750 | 132 | 380 | 235.2 | 1681 | 94.5 | 2 | 750 | 0.2 | 0-900 | 980 |
1000转/分变频驱动永磁同步电机技术参数:
型号 | 额定功率 Kw |
电压 V |
额定电流 A |
额定扭矩 N.m |
额定效率 % |
额定/最大转矩 | 额定转速 RPM |
稳速精度 % |
调速范围 r/min |
重量 Kg |
YT71-0.37-1000 | 0.37 | 380 | 0.82 | 3.53 | 79.3 | 2 | 1000 | 0.2 | 0-1200 | 8.8 |
YT71-0.55-1000 | 0.55 | 380 | 1.21 | 5.25 | 80.5 | 2 | 1000 | 0.2 | 0-1200 | 9.3 |
YT80-0.55-1000 | 0.55 | 380 | 1.21 | 5.25 | 80.5 | 2 | 1000 | 0.2 | 0-1200 | 9 |
YT80-0.75-1000 | 0.75 | 380 | 1.58 | 7.16 | 82.3 | 2 | 1000 | 0.2 | 0-1200 | 10.2 |
YT80-1.1-1000 | 1.1 | 380 | 2.32 | 10.5 | 83.9 | 2 | 1000 | 0.2 | 0-1200 | 11 |
YT90-0.75-1000 | 0.75 | 380 | 1.58 | 7.16 | 82.3 | 2 | 1000 | 0.2 | 0-1200 | 18 |
YT90-1.1-1000 | 1.1 | 380 | 2.32 | 10.5 | 83.9 | 2 | 1000 | 0.2 | 0-1200 | 19.5 |
YT90-1.5-1000 | 1.5 | 380 | 3.03 | 14.3 | 85.1 | 2 | 1000 | 0.2 | 0-1200 | 22 |
YT100-1.5-1000 | 1.5 | 380 | 3.03 | 14.3 | 85.1 | 2 | 1000 | 0.2 | 0-1200 | 28.2 |
YT100-2.2-1000 | 2.2 | 380 | 4.41 | 21 | 86.5 | 2 | 1000 | 0.2 | 0-1200 | 30 |
YT100-3-1000 | 3 | 380 | 5.88 | 28.6 | 87.7 | 2 | 1000 | 0.2 | 0-1200 | 32 |
YT112-2.2-1000 | 2.2 | 380 | 4.41 | 21 | 86.5 | 2 | 1000 | 0.2 | 0-1200 | 36.2 |
YT112-3-1000 | 3 | 380 | 5.88 | 28.7 | 87.7 | 2 | 1000 | 0.2 | 0-1200 | 38 |
YT112-4-1000 | 4 | 380 | 7.74 | 38.2 | 88.8 | 2 | 1000 | 0.2 | 0-1200 | 39 |
YT132-4-1000 | 4 | 380 | 7.74 | 38.2 | 88.8 | 2 | 1000 | 0.2 | 0-1200 | 46 |
YT132-5.5-1000 | 5.5 | 380 | 10.4 | 52.5 | 89.7 | 2 | 1000 | 0.2 | 0-1200 | 48 |
YT132-7.5-1000 | 7.5 | 380 | 13.9 | 68.4 | 90.6 | 2 | 1000 | 0.2 | 0-1200 | 50 |
YT160-5.5-1000 | 5.5 | 380 | 10.4 | 52.5 | 89.7 | 2 | 1000 | 0.2 | 0-1200 | 98 |
YT160-7.5-1000 | 7.5 | 380 | 13.9 | 71.6 | 90.6 | 2 | 1000 | 0.2 | 0-1200 | 105 |
YT160-11-1000 | 11 | 380 | 20.3 | 105 | 91.4 | 2 | 1000 | 0.2 | 0-1200 | 119 |
YT180-7.5-1000 | 7.5 | 380 | 13.9 | 71.6 | 90.6 | 2 | 1000 | 0.2 | 0-1200 | 153 |
YT180-11-1000 | 11 | 380 | 20.3 | 105 | 91.4 | 2 | 1000 | 0.2 | 0-1200 | 163 |
YT180-15-1000 | 15 | 380 | 27.4 | 143 | 92 | 2 | 1000 | 0.2 | 0-1200 | 178 |
YT200-15-1000 | 15 | 380 | 27.4 | 143 | 92 | 2 | 1000 | 0.2 | 0-1200 | 207 |
YT200-22-1000 | 22 | 380 | 40 | 210 | 92.6 | 2 | 1000 | 0.2 | 0-1200 | 215 |
YT200-30-1000 | 30 | 380 | 54.3 | 286 | 93 | 2 | 1000 | 0.2 | 0-1200 | 226 |
YT225-30-1000 | 30 | 380 | 54.3 | 286 | 93 | 2 | 1000 | 0.2 | 0-1200 | 245 |
YT225-45-1000 | 45 | 380 | 81 | 430 | 93.6 | 2 | 1000 | 0.2 | 0-1200 | 256 |
YT225-55-1000 | 55 | 380 | 98.4 | 525 | 94.1 | 2 | 1000 | 0.2 | 0-1200 | 268 |
YT225-75-1000 | 75 | 380 | 133.2 | 716 | 94.8 | 2 | 1000 | 0.2 | 0-1200 | 285 |
YT280-55-1000 | 55 | 380 | 98.4 | 525 | 94.1 | 2 | 1000 | 0.2 | 0-1200 | 486 |
YT280-75-1000 | 75 | 380 | 133.2 | 716 | 94.8 | 2 | 1000 | 0.2 | 0-1200 | 520 |
YT280-90-1000 | 90 | 380 | 159.2 | 859 | 95.2 | 2 | 1000 | 0.2 | 0-1200 | 550 |
YT280-110-1000 | 110 | 380 | 194.1 | 1050 | 95.4 | 2 | 1000 | 0.2 | 0-1200 | 589 |
YT315-90-1000 | 90 | 380 | 159.2 | 859 | 95.2 | 2 | 1000 | 0.2 | 0-1200 | 865 |
YT315-110-1000 | 110 | 380 | 194.1 | 1050 | 95.4 | 2 | 1000 | 0.2 | 0-1200 | 890 |
YT315-132-1000 | 132 | 380 | 232.5 | 1260 | 95.6 | 2 | 1000 | 0.2 | 0-1200 | 910 |
YT315-150-1000 | 150 | 380 | 160 | 1432 | 95.7 | 2 | 1000 | 0.2 | 0-1200 | 955 |
YT315-180-1000 | 180 | 380 | 316.4 | 1719 | 95.8 | 2 | 1000 | 0.2 | 0-1200 | 1000 |
1500转/分变频驱动永磁同步电机技术参数:
型号 | 额定功率 Kw |
电压 V |
额定电流 A |
额定扭矩 N.m |
额定效率 % |
额定/最大转矩 | 额定转速 RPM |
稳速精度 % |
调速范围 r/min |
重量 Kg |
YT63-0.25-1500 | 0.25 | 220 | 1.03 | 1.59 | 78.3 | 2 | 1500 | 0.2 | 0-1800 | 6 |
YT63-0.37-1500 | 0.37 | 220 | 1.49 | 2.35 | 80.1 | 2 | 1500 | 0.2 | 0-1800 | 6.8 |
YT71-0.55-1500 | 0.55 | 220 | 2.18 | 3.5 | 81.5 | 2 | 1500 | 0.2 | 0-1800 | 8.2 |
YT71-0.75-1500 | 0.75 | 220 | 2.94 | 4.78 | 82.5 | 2 | 1500 | 0.2 | 0-1800 | 8.8 |
YT71-1.1-1500 | 1.1 | 220 | 4.18 | 7 | 84.1 | 2 | 1500 | 0.2 | 0-1800 | 9.3 |
YT80-1.1-1500 | 1.1 | 220 | 4.18 | 7 | 84.3 | 2 | 1500 | 0.2 | 0-1800 | 10.1 |
YT80-1.5-1500 | 1.5 | 220 | 5.61 | 9.55 | 85.5 | 2 | 1500 | 0.2 | 0-1800 | 11 |
YT80-2.2-1500 | 2.2 | 380 | 4.35 | 14 | 86.7 | 2 | 1500 | 0.2 | 0-1800 | 12.9 |
YT90-1.5-1500 | 1.5 | 380 | 3 | 9.55 | 85.5 | 2 | 1500 | 0.2 | 0-1800 | 18 |
YT90-2.2-1500 | 2.2 | 380 | 4.35 | 14 | 86.7 | 2 | 1500 | 0.2 | 0-1800 | 19.5 |
YT90-3-1500 | 3 | 380 | 5.88 | 19.1 | 87.7 | 2 | 1500 | 0.2 | 0-1800 | 22 |
YT100-3-1500 | 3 | 380 | 5.88 | 19.1 | 87.7 | 2 | 1500 | 0.2 | 0-1800 | 28.5 |
YT100-4-1500 | 4 | 380 | 7.75 | 25.5 | 88.6 | 2 | 1500 | 0.2 | 0-1800 | 30.1 |
YT100-5.5-1500 | 5.5 | 380 | 10.44 | 52.5 | 89.6 | 2 | 1500 | 0.2 | 0-1800 | 31.6 |
YT112-4-1500 | 4 | 380 | 7.75 | 25.5 | 88.6 | 2 | 1500 | 0.2 | 0-1800 | 35.6 |
YT112-5.5-1500 | 5.5 | 380 | 10.44 | 35 | 89.6 | 2 | 1500 | 0.2 | 0-1800 | 38 |
YT112-7.5-1500 | 7.5 | 380 | 13.97 | 47.8 | 90.4 | 2 | 1500 | 0.2 | 0-1800 | 39 |
YT132-5.5-1500 | 5.5 | 380 | 10.44 | 35 | 89.6 | 2 | 1500 | 0.2 | 0-1800 | 45.6 |
YT132-7.5-1500 | 7.5 | 380 | 13.97 | 47.8 | 90.4 | 2 | 1500 | 0.2 | 0-1800 | 47.6 |
YT132-11-1500 | 11 | 380 | 20.3 | 70 | 91.4 | 2 | 1500 | 0.2 | 0-1800 | 49 |
YT160-5.5-1500 | 5.5 | 380 | 10.44 | 95.5 | 89.6 | 2 | 1500 | 0.2 | 0-1800 | 97 |
YT160-7.5-1500 | 7.5 | 380 | 13.97 | 47.8 | 90.4 | 2 | 1500 | 0.2 | 0-1800 | 112 |
YT160-11-1500 | 11 | 380 | 20.3 | 70 | 91.4 | 2 | 1500 | 0.2 | 0-1800 | 125 |
YT180-15-1500 | 15 | 380 | 27.4 | 95.5 | 92.1 | 2 | 1500 | 0.2 | 0-1800 | 148 |
YT180-18.5-1500 | 18.5 | 380 | 33.6 | 118 | 92.6 | 2 | 1500 | 0.2 | 0-1800 | 159 |
YT180-22-1500 | 22 | 380 | 39.8 | 140 | 93 | 2 | 1500 | 0.2 | 0-1800 | 167 |
YT180-30-1500 | 30 | 380 | 54 | 191 | 93.6 | 2 | 1500 | 0.2 | 0-1800 | 181 |
YT200-30-1500 | 30 | 380 | 54 | 236 | 93.6 | 2 | 1500 | 0.2 | 0-1800 | 203 |
YT200-37-1500 | 37 | 380 | 66.3 | 286 | 93.9 | 2 | 1500 | 0.2 | 0-1800 | 211 |
YT200-45-1500 | 45 | 380 | 80.4 | 350 | 94.2 | 2 | 1500 | 0.2 | 0-1800 | 219 |
YT200-55-1500 | 55 | 380 | 97.9 | 350 | 94.6 | 2 | 1500 | 0.2 | 0-1800 | 228 |
YT225-55-1500 | 55 | 380 | 97.9 | 477 | 94.6 | 2 | 1500 | 0.2 | 0-1800 | 260 |
YT225-75-1500 | 75 | 380 | 132.9 | 573 | 95 | 2 | 1500 | 0.2 | 0-1800 | 285 |
YT225-90-1500 | 90 | 380 | 159.2 | 700 | 95.2 | 2 | 1500 | 0.2 | 0-1800 | 300 |
YT225-110-1500 | 110 | 380 | 194.3 | 573 | 95.3 | 2 | 1500 | 0.2 | 0-1800 | 320 |
YT280-90-1500 | 90 | 380 | 159.2 | 700 | 95.2 | 2 | 1500 | 0.2 | 0-1800 | 520 |
YT280-110-1500 | 110 | 380 | 194.3 | 828 | 95.3 | 2 | 1500 | 0.2 | 0-1800 | 540 |
YT280-130-1500 | 130 | 380 | 229.2 | 700 | 95.5 | 2 | 1500 | 0.2 | 0-1800 | 560 |
YT315-110-1500 | 110 | 380 | 194.3 | 828 | 95.3 | 2 | 1500 | 0.2 | 0-1800 | 860 |
YT315-130-1500 | 130 | 380 | 229.2 | 1019 | 95.5 | 2 | 1500 | 0.2 | 0-1800 | 890 |
YT315-160-1500 | 160 | 380 | 281.5 | 1273 | 95.7 | 2 | 1500 | 0.2 | 0-1800 | 915 |
YT315-200-1500 | 200 | 380 | 351.54 | 1592 | 95.8 | 2 | 1500 | 0.2 | 0-1800 | 930 |
YT315-250-1500 | 250 | 380 | 439.4 | 1592 | 95.8 | 2 | 1500 | 0.2 | 0-1800 | 980 |
3000转/分变频驱动永磁同步电机技术参数:
型号 | 额定功率 Kw |
电压 V |
额定电流 A |
额定扭矩 N.m |
额定效率 % |
额定/最大转矩 | 额定转速 RPM |
稳速精度 % |
调速范围 r/min |
重量 Kg |
YT63-0.55-3000 | 0.55 | 220 | 3.2 | 1.75 | 79.8 | 2 | 3000 | 0.2 | 0-3600 | 6.2 |
YT63-0.75-3000 | 0.75 | 220 | 3.94 | 2.39 | 81.5 | 2 | 3000 | 0.2 | 0-3600 | 7 |
YT71-1.1-3000 | 1.1 | 220 | 5.2 | 3.5 | 83 | 2 | 3000 | 0.2 | 0-3600 | 8.2 |
YT71-1.5-3000 | 1.5 | 220 | 6.62 | 4.78 | 84.5 | 2 | 3000 | 0.2 | 0-3600 | 8.8 |
YT71-2.2-3000 | 2.2 | 380 | 5.4 | 7 | 85.9 | 2 | 3000 | 0.2 | 0-3600 | 9.3 |
YT71-3-3000 | 3 | 380 | 6.92 | 9.55 | 87.1 | 2 | 3000 | 0.2 | 0-3600 | 10.2 |
YT80-2.2-3000 | 2.2 | 380 | 5.4 | 7 | 85.9 | 2 | 3000 | 0.2 | 0-3600 | 10.3 |
YT80-3-3000 | 3 | 380 | 6.92 | 9.55 | 87.1 | 2 | 3000 | 0.2 | 0-3600 | 11.9 |
YT80-4-3000 | 4 | 380 | 8.79 | 12.7 | 88.2 | 2 | 3000 | 0.2 | 0-3600 | 13.2 |
YT90-3-3000 | 3 | 380 | 6.92 | 9.55 | 86.9 | 2 | 3000 | 0.2 | 0-3600 | 18.6 |
YT90-4-3000 | 4 | 380 | 8.79 | 12.7 | 88 | 2 | 3000 | 0.2 | 0-3600 | 19.8 |
YT90-5.5-3000 | 5.5 | 380 | 11.6 | 17.5 | 88.9 | 2 | 3000 | 0.2 | 0-3600 | 22 |
YT100-4-3000 | 4 | 380 | 8.79 | 12.7 | 88 | 2 | 3000 | 0.2 | 0-3600 | 29 |
YT100-5.5-3000 | 5.5 | 380 | 11.6 | 17.5 | 88.9 | 2 | 3000 | 0.2 | 0-3600 | 31 |
YT100-7.5-3000 | 7.5 | 380 | 15.2 | 23.9 | 89.8 | 2 | 3000 | 0.2 | 0-3600 | 32.3 |
YT112-7.5-3000 | 7.5 | 380 | 15.2 | 23.9 | 89.8 | 2 | 3000 | 0.2 | 0-3600 | 36 |
YT112-11-3000 | 11 | 380 | 21.4 | 35 | 90.6 | 2 | 3000 | 0.2 | 0-3600 | 37.8 |
YT132-11-3000 | 11 | 380 | 21.4 | 35 | 90.6 | 2 | 3000 | 0.2 | 0-3600 | 45 |
YT132-15-3000 | 15 | 380 | 28.7 | 95.6 | 91.3 | 2 | 3000 | 0.2 | 0-3600 | 47 |
YT132-18.5-3000 | 18.5 | 380 | 34.8 | 58.9 | 92 | 2 | 3000 | 0.2 | 0-3600 | 49 |
YT160-18.5-3000 | 18.5 | 380 | 34.8 | 58.9 | 92 | 2 | 3000 | 0.2 | 0-3600 | 97 |
YT160-22-3000 | 22 | 380 | 41 | 70.3 | 92.5 | 2 | 3000 | 0.2 | 0-3600 | 113 |
YT160-30-3000 | 30 | 380 | 55.2 | 95.5 | 93.1 | 2 | 3000 | 0.2 | 0-3600 | 127 |
YT180-22-3000 | 22 | 380 | 41 | 70 | 92.5 | 2 | 3000 | 0.2 | 0-3600 | 156 |
YT180-30-3000 | 30 | 380 | 55.2 | 95.5 | 93.1 | 2 | 3000 | 0.2 | 0-3600 | 162 |
YT180-37-3000 | 37 | 380 | 67.5 | 118 | 93.6 | 2 | 3000 | 0.2 | 0-3600 | 168 |
YT180-45-3000 | 45 | 380 | 81.6 | 143 | 94 | 2 | 3000 | 0.2 | 0-3600 | 182 |
YT200-45-3000 | 45 | 380 | 81.6 | 143 | 94 | 2 | 3000 | 0.2 | 0-3600 | 202 |
YT200-55-3000 | 55 | 380 | 99.1 | 175 | 94.4 | 2 | 3000 | 0.2 | 0-3600 | 210 |
YT200-63-3000 | 63 | 380 | 113.1 | 201 | 94.6 | 2 | 3000 | 0.2 | 0-3600 | 218 |
YT200-75-3000 | 75 | 380 | 134.2 | 239 | 94.8 | 2 | 3000 | 0.2 | 0-3600 | 226 |
YT200-90-3000 | 90 | 380 | 160.2 | 287 | 95.2 | 2 | 3000 | 0.2 | 0-3600 | 234 |
YT225-90-3000 | 90 | 380 | 160.2 | 287 | 95.2 | 2 | 3000 | 0.2 | 0-3600 | 245 |
YT225-110-3000 | 110 | 380 | 195.5 | 350 | 95.2 | 2 | 3000 | 0.2 | 0-3600 | 265 |
YT225-132-3000 | 132 | 380 | 234.2 | 420 | 95.3 | 2 | 3000 | 0.2 | 0-3600 | 280 |
YT225-160-3000 | 160 | 380 | 283.4 | 509 | 95.4 | 2 | 3000 | 0.2 | 0-3600 | 300 |
YT280-132-3000 | 132 | 380 | 234.2 | 420 | 95.3 | 2 | 3000 | 0.2 | 0-3600 | 480 |
YT280-160-3000 | 160 | 380 | 283.4 | 509 | 95.4 | 2 | 3000 | 0.2 | 0-3600 | 520 |
YT280-200-3000 | 200 | 380 | 353.6 | 634 | 95.5 | 2 | 3000 | 0.2 | 0-3600 | 560 |
YT315-160-3000 | 160 | 380 | 283.4 | 509 | 95.6 | 2 | 3000 | 0.2 | 0-3600 | 760 |
YT315-200-3000 | 200 | 380 | 53.6 | 634 | 95.6 | 2 | 3000 | 0.2 | 0-3600 | 780 |
YT315-250-3000 | 50 | 380 | 441.3 | 796 | 95.6 | 2 | 3000 | 0.2 | 0-3600 | 830 |
YT315-315-3000 | 315 | 380 | 554.6 | 1003 | 95.8 | 2 | 3000 | 0.2 | 0-3600 | 910 |
4000转/分变频驱动永磁同步电机技术参数:
型号 | 额定功率 Kw |
电压 V |
额定电流 A |
额定扭矩 N.m |
额定效率 % |
额定/最大转矩 | 额定转速 RPM |
稳速精度 % |
调速范围 r/min |
重量 Kg |
YT63-0.55-4000 | 0.55 | 220 | 2.18 | 1.31 | 79.8 | 2 | 4000 | 0.2 | 0-4800 | 5.2 |
YT63-0.75-4000 | 0.75 | 220 | 2.91 | 1.79 | 81.5 | 2 | 4000 | 0.2 | 0-4800 | 6 |
YT63-1.1-4000 | 1.1 | 220 | 4.2 | 2.63 | 83 | 2 | 4000 | 0.2 | 0-4800 | 6.8 |
YT71-1.1-4000 | 1.1 | 220 | 4.2 | 2.63 | 83 | 2 | 4000 | 0.2 | 0-4800 | 8.2 |
YT71-1.5-4000 | 1.5 | 220 | 5.62 | 3.58 | 84.5 | 2 | 4000 | 0.2 | 0-4800 | 8.8 |
YT71-2.2-4000 | 2.2 | 380 | 4.4 | 5.25 | 85.9 | 2 | 4000 | 0.2 | 0-4800 | 9.3 |
YT71-3-4000 | 3 | 380 | 5.86 | 7.16 | 87.1 | 2 | 4000 | 0.2 | 0-4800 | 10.2 |
YT80-2.2-4000 | 2.2 | 380 | 4.4 | 5.25 | 85.9 | 2 | 4000 | 0.2 | 0-4800 | 10.3 |
YT80-3-4000 | 3 | 380 | 5.92 | 7.16 | 87.1 | 2 | 4000 | 0.2 | 0-4800 | 11.9 |
YT80-4-4000 | 4 | 380 | 7.79 | 9.55 | 88.2 | 2 | 4000 | 0.2 | 0-4800 | 13.2 |
YT90-3-4000 | 3 | 380 | 5.92 | 7.16 | 86.9 | 2 | 4000 | 0.2 | 0-4800 | 18.6 |
YT90-4-4000 | 4 | 380 | 7.79 | 9.55 | 88 | 2 | 4000 | 0.2 | 0-4800 | 19.8 |
YT90-5.5-4000 | 5.5 | 380 | 10.6 | 13.1 | 88.9 | 2 | 4000 | 0.2 | 0-4800 | 22 |
YT100-4-4000 | 4 | 380 | 7.79 | 9.55 | 88 | 2 | 4000 | 0.2 | 0-4800 | 29 |
YT100-5.5-4000 | 5.5 | 380 | 10.6 | 13.1 | 88.9 | 2 | 4000 | 0.2 | 0-4800 | 31 |
YT100-7.5-4000 | 7.5 | 380 | 14.2 | 17.9 | 89.8 | 2 | 4000 | 0.2 | 0-4800 | 32.3 |
YT112-7.5-4000 | 7.5 | 380 | 14.2 | 17.9 | 89.8 | 2 | 4000 | 0.2 | 0-4800 | 36 |
YT112-11-4000 | 11 | 380 | 20.4 | 26.3 | 90.6 | 2 | 4000 | 0.2 | 0-4800 | 37.8 |
YT132-11-4000 | 11 | 380 | 20.4 | 26.3 | 90.6 | 2 | 4000 | 0.2 | 0-4800 | 45 |
YT132-15-4000 | 15 | 380 | 27.7 | 35.8 | 91.3 | 2 | 4000 | 0.2 | 0-4800 | 47 |
YT132-18.5-4000 | 18.5 | 380 | 33.8 | 44.2 | 92 | 2 | 4000 | 0.2 | 0-4800 | 49 |
YT160-18.5-4000 | 18.5 | 380 | 33.8 | 44.2 | 92 | 2 | 4000 | 0.2 | 0-4800 | 97 |
YT160-22-4000 | 22 | 380 | 40 | 52.5 | 92.5 | 2 | 4000 | 0.2 | 0-4800 | 113 |
YT160-30-4000 | 30 | 380 | 54.2 | 71.6 | 93.1 | 2 | 4000 | 0.2 | 0-4800 | 127 |
YT180-22-4000 | 22 | 380 | 40 | 52.5 | 92.5 | 2 | 4000 | 0.2 | 0-4800 | 156 |
YT180-30-4000 | 30 | 380 | 54.2 | 71.6 | 93.1 | 2 | 4000 | 0.2 | 0-4800 | 162 |
YT180-37-4000 | 37 | 380 | 66.5 | 88.3 | 93.6 | 2 | 4000 | 0.2 | 0-4800 | 168 |
YT180-45-4000 | 45 | 380 | 80.6 | 107 | 94 | 2 | 4000 | 0.2 | 0-4800 | 182 |
YT180-45-4000 | 45 | 380 | 80.6 | 107 | 94 | 2 | 4000 | 0.2 | 0-4800 | 202 |
YT200-55-4000 | 55 | 380 | 98.1 | 131 | 94.4 | 2 | 4000 | 0.2 | 0-4800 | 210 |
YT200-63-4000 | 63 | 380 | 112.1 | 150 | 94.6 | 2 | 4000 | 0.2 | 0-4800 | 218 |
YT200-75-4000 | 75 | 380 | 133.2 | 179 | 94.8 | 2 | 4000 | 0.2 | 0-4800 | 226 |
YT200-90-4000 | 90 | 380 | 159.2 | 215 | 95.2 | 2 | 4000 | 0.2 | 0-4800 | 234 |
YT225-90-4000 | 90 | 380 | 159.2 | 215 | 95.2 | 2 | 4000 | 0.2 | 0-4800 | 245 |
YT225-110-4000 | 110 | 380 | 194.5 | 263 | 95.2 | 2 | 4000 | 0.2 | 0-4800 | 265 |
YT225-132-4000 | 132 | 380 | 233.2 | 315 | 95.3 | 2 | 4000 | 0.2 | 0-4800 | 280 |
YT225-160-4000 | 160 | 380 | 282.4 | 382 | 95.4 | 2 | 4000 | 0.2 | 0-4800 | 300 |
YT280-132-4000 | 132 | 380 | 233.2 | 315 | 95.3 | 2 | 4000 | 0.2 | 0-4800 | 480 |
YT280-160-4000 | 160 | 380 | 282.4 | 382 | 95.4 | 2 | 4000 | 0.2 | 0-4800 | 520 |
YT280-200-4000 | 200 | 380 | 352.6 | 478 | 95.5 | 2 | 4000 | 0.2 | 0-4800 | 560 |
5000转/分变频驱动永磁同步电机技术参数:
型号 | 额定功率 Kw |
电压 V |
额定电流 A |
额定扭矩 N.m |
额定效率 % |
额定/最大转矩 | 额定转速 RPM |
稳速精度 % |
调速范围 r/min |
重量 Kg |
YT63-0.55-5000 | 0.55 | 220 | 2.18 | 1.05 | 79.8 | 2 | 5000 | 0.2 | 0-6000 | 5.2 |
YT63-0.75-5000 | 0.75 | 220 | 2.91 | 1.43 | 81.5 | 2 | 5000 | 0.2 | 0-6000 | 6.0 |
YT63-1.1-5000 | 1.1 | 220 | 4.2 | 2.1 | 83.0 | 2 | 5000 | 0.2 | 0-6000 | 6.8 |
YT71-1.1-5000 | 1.1 | 220 | 4.2 | 2.1 | 83.0 | 2 | 5000 | 0.2 | 0-6000 | 8.2 |
YT71-1.5-5000 | 1.5 | 220 | 5.62 | 2.86 | 84.5 | 2 | 5000 | 0.2 | 0-6000 | 8.8 |
YT71-2.2-5000 | 2.2 | 380 | 4.40 | 4.2 | 85.9 | 2 | 5000 | 0.2 | 0-6000 | 9.3 |
YT71-3-5000 | 3 | 380 | 5.86 | 5.7 | 87.1 | 2 | 5000 | 0.2 | 0-6000 | 10.2 |
YT80-3-5000 | 3 | 380 | 6.0 | 5.7 | 86.2 | 2 | 5000 | 0.2 | 0-6000 | 10.2 |
YT80-4-5000 | 4 | 380 | 7.8 | 7.6 | 88 | 2 | 5000 | 0.2 | 0-6000 | 11.8 |
YT80-5.5-5000 | 5.5 | 380 | 10.5 | 10.5 | 88.9 | 2 | 5000 | 0.2 | 0-6000 | 13.1 |
YT90-4-5000 | 4 | 380 | 7.8 | 7.64 | 89.8 | 2 | 5000 | 0.2 | 0-6000 | 18.6 |
YT90-5.5-5000 | 5.5 | 380 | 10.5 | 10.5 | 89.0 | 2 | 5000 | 0.2 | 0-6000 | 21.3 |
YT90-7.5-5000 | 7.5 | 380 | 14.2 | 14.3 | 89.0 | 2 | 5000 | 0.2 | 0-6000 | 22.8 |
YT90-11-5000 | 11 | 380 | 20.5 | 21 | 90.1 | 2 | 5000 | 0.2 | 0-6000 | 23.5 |
YT100-7.5-5000 | 7.5 | 380 | 14.2 | 14.3 | 89.5 | 2 | 5000 | 0.2 | 0-6000 | 29 |
YT100-11-5000 | 11 | 380 | 20.5 | 35.0 | 90.1 | 2 | 5000 | 0.2 | 0-6000 | 30.9 |
YT100-15-5000 | 15 | 380 | 27.8 | 28.7 | 90.6 | 2 | 5000 | 0.2 | 0-6000 | 32.5 |
YT112-11-5000 | 11 | 380 | 20.5 | 21.0 | 90.6 | 2 | 5000 | 0.2 | 0-6000 | 39 |
YT112-15-5000 | 15 | 380 | 27.8 | 28.7 | 90.8 | 2 | 5000 | 0.2 | 0-6000 | 36 |
YT112-18.5-5000 | 18.5 | 380 | 34.0 | 35.3 | 91.5 | 2 | 5000 | 0.2 | 0-6000 | 38 |
YT112-22-5000 | 22 | 380 | 40.1 | 42.0 | 92.2 | 2 | 5000 | 0.2 | 0-6000 | 40 |
YT132-22-5000 | 22 | 380 | 40.1 | 42.0 | 92.5 | 2 | 5000 | 0.2 | 0-6000 | 46 |
YT132-30-5000 | 30 | 380 | 54.2 | 57.3 | 93.1 | 2 | 5000 | 0.2 | 0-6000 | 48 |
YT132-37-5000 | 37 | 380 | 66.5 | 70.7 | 93.6 | 2 | 5000 | 0.2 | 0-6000 | 49 |
YT132-45-5000 | 45 | 380 | 80.6 | 86.0 | 94.0 | 2 | 5000 | 0.2 | 0-6000 | 50.3 |
YT160-37-5000 | 37 | 380 | 66.5 | 70.7 | 93.6 | 2 | 5000 | 0.2 | 0-6000 | 96 |
YT160-45-5000 | 45 | 380 | 80.6 | 85.9 | 94.5 | 2 | 5000 | 0.2 | 0-6000 | 104 |
YT160-55-5000 | 55 | 380 | 98.1 | 105 | 94.4 | 2 | 5000 | 0.2 | 0-6000 | 113 |
YT160-63-5000 | 63 | 380 | 112.1 | 120 | 94.6 | 2 | 5000 | 0.2 | 0-6000 | 128 |
YT180-55-5000 | 55 | 380 | 98.1 | 86.0 | 94.4 | 2 | 5000 | 0.2 | 0-6000 | 145 |
YT180-63-5000 | 63 | 380 | 112.1 | 120 | 94.6 | 2 | 5000 | 0.2 | 0-6000 | 156 |
YT180-75-5000 | 75 | 380 | 133.2 | 143 | 94.8 | 2 | 5000 | 0.2 | 0-6000 | 172 |
YT180-90-5000 | 90 | 380 | 159.2 | 172 | 95.2 | 2 | 5000 | 0.2 | 0-6000 | 183 |
YT200-75-5000 | 75 | 380 | 133.2 | 143 | 94.8 | 2 | 5000 | 0.2 | 0-6000 | 203 |
YT200-90-5000 | 90 | 380 | 159.2 | 172 | 95.2 | 2 | 5000 | 0.2 | 0-6000 | 212 |
YT200-110-5000 | 110 | 380 | 194.3 | 210 | 95.3 | 2 | 5000 | 0.2 | 0-6000 | 220 |
YT200-132-5000 | 132 | 380 | 232.7 | 252 | 95.5 | 2 | 5000 | 0.2 | 0-6000 | 235 |
