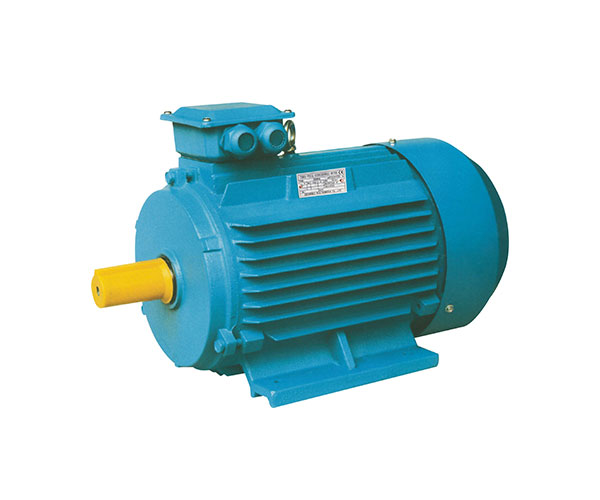

永磁同步电动机
泵风机配用直流无刷高速永磁同步电机,具有各种全自动功能,属于新一代的直流变频技术电机。这电机体积小重量轻,5000转/分时能达到同规格的异步电机功率的4~5倍,3000转/分时,能比同规格的异步电机功率大两倍以上。效率高达90以上,达到国家二级能耗标准。可以以恒功率、恒转速、恒扭矩等工作方式工作,具有响应速度快,控制精确的特点,它在整个功率负载段输出功率曲线都平坦,电机效率方面的全段也都是高效率,这些都是其他电机所望尘莫及的。永磁同步电机具有高效率,和一般常用功率的异步电机相比,效率要高很多,比单相异步电机效率高15-20%(永磁同步电机带变频控制器损耗),比三相异步电机的效率要高7-10%,如果三相异步电机也配用变频控制的话,相比效率就要高10-13%。见电机负载特性表。电机的外形、安装方式和安装尺寸和同机座的Y2机座相同。

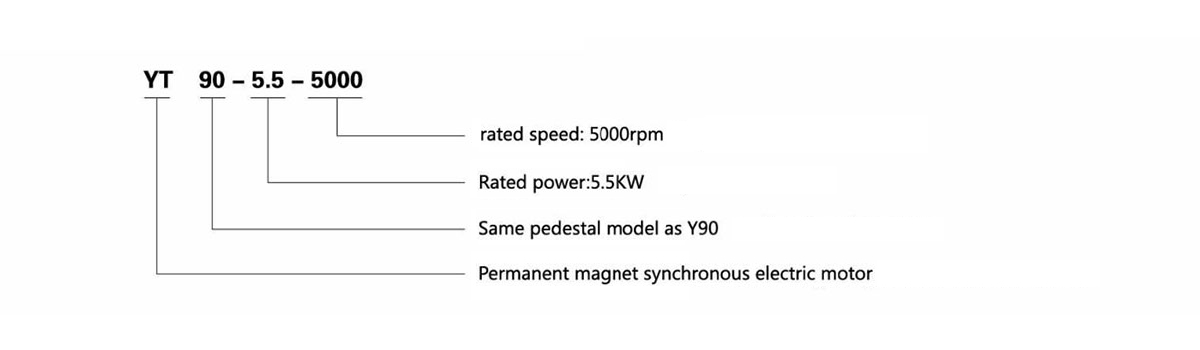

型号说明:
1500转永磁同步电机参数:
型号 | 额定功率 Kw |
电压 V |
额定电流 A |
额定扭矩 N.m |
额定效率 % |
额定/最大转矩 | 额定转速 RPM |
稳速精度 % |
调速范围 r/min |
重量 Kg |
YT63-0.25-1500 | 0.25 | 220 | 1.03 | 1.59 | 78.3 | 2 | 1500 | 0.2 | 0-1800 | 6 |
YT63-0.37-1500 | 0.37 | 220 | 1.49 | 2.35 | 80.1 | 2 | 1500 | 0.2 | 0-1800 | 6.8 |
YT71-0.55-1500 | 0.55 | 220 | 2.18 | 3.5 | 81.5 | 2 | 1500 | 0.2 | 0-1800 | 8.2 |
YT71-0.75-1500 | 0.75 | 220 | 2.94 | 4.78 | 82.5 | 2 | 1500 | 0.2 | 0-1800 | 8.8 |
YT71-1.1-1500 | 1.1 | 220 | 4.18 | 7 | 84.1 | 2 | 1500 | 0.2 | 0-1800 | 9.3 |
YT80-1.1-1500 | 1.1 | 220 | 4.18 | 7 | 84.3 | 2 | 1500 | 0.2 | 0-1800 | 10.1 |
YT80-1.5-1500 | 1.5 | 220 | 5.61 | 9.55 | 85.5 | 2 | 1500 | 0.2 | 0-1800 | 11 |
YT80-2.2-1500 | 2.2 | 380 | 4.35 | 14 | 86.7 | 2 | 1500 | 0.2 | 0-1800 | 12.9 |
YT90-1.5-1500 | 1.5 | 380 | 3 | 9.55 | 85.5 | 2 | 1500 | 0.2 | 0-1800 | 18 |
YT90-2.2-1500 | 2.2 | 380 | 4.35 | 14 | 86.7 | 2 | 1500 | 0.2 | 0-1800 | 19.5 |
YT90-3-1500 | 3 | 380 | 5.88 | 19.1 | 87.7 | 2 | 1500 | 0.2 | 0-1800 | 22 |
YT100-3-1500 | 3 | 380 | 5.88 | 19.1 | 87.7 | 2 | 1500 | 0.2 | 0-1800 | 28.5 |
YT100-4-1500 | 4 | 380 | 7.75 | 25.5 | 88.6 | 2 | 1500 | 0.2 | 0-1800 | 30.1 |
YT100-5.5-1500 | 5.5 | 380 | 10.44 | 52.5 | 89.6 | 2 | 1500 | 0.2 | 0-1800 | 31.6 |
YT112-4-1500 | 4 | 380 | 7.75 | 25.5 | 88.6 | 2 | 1500 | 0.2 | 0-1800 | 35.6 |
YT112-5.5-1500 | 5.5 | 380 | 10.44 | 35 | 89.6 | 2 | 1500 | 0.2 | 0-1800 | 38 |
YT112-7.5-1500 | 7.5 | 380 | 13.97 | 47.8 | 90.4 | 2 | 1500 | 0.2 | 0-1800 | 39 |
YT132-5.5-1500 | 5.5 | 380 | 10.44 | 35 | 89.6 | 2 | 1500 | 0.2 | 0-1800 | 45.6 |
YT132-7.5-1500 | 7.5 | 380 | 13.97 | 47.8 | 90.4 | 2 | 1500 | 0.2 | 0-1800 | 47.6 |
YT132-11-1500 | 11 | 380 | 20.3 | 70 | 91.4 | 2 | 1500 | 0.2 | 0-1800 | 49 |
YT160-5.5-1500 | 5.5 | 380 | 10.44 | 95.5 | 89.6 | 2 | 1500 | 0.2 | 0-1800 | 97 |
YT160-7.5-1500 | 7.5 | 380 | 13.97 | 47.8 | 90.4 | 2 | 1500 | 0.2 | 0-1800 | 112 |
YT160-11-1500 | 11 | 380 | 20.3 | 70 | 91.4 | 2 | 1500 | 0.2 | 0-1800 | 125 |
YT180-15-1500 | 15 | 380 | 27.4 | 95.5 | 92.1 | 2 | 1500 | 0.2 | 0-1800 | 148 |
YT180-18.5-1500 | 18.5 | 380 | 33.6 | 118 | 92.6 | 2 | 1500 | 0.2 | 0-1800 | 159 |
YT180-22-1500 | 22 | 380 | 39.8 | 140 | 93 | 2 | 1500 | 0.2 | 0-1800 | 167 |
YT180-30-1500 | 30 | 380 | 54 | 191 | 93.6 | 2 | 1500 | 0.2 | 0-1800 | 181 |
YT200-30-1500 | 30 | 380 | 54 | 236 | 93.6 | 2 | 1500 | 0.2 | 0-1800 | 203 |
YT200-37-1500 | 37 | 380 | 66.3 | 286 | 93.9 | 2 | 1500 | 0.2 | 0-1800 | 211 |
YT200-45-1500 | 45 | 380 | 80.4 | 350 | 94.2 | 2 | 1500 | 0.2 | 0-1800 | 219 |
YT200-55-1500 | 55 | 380 | 97.9 | 350 | 94.6 | 2 | 1500 | 0.2 | 0-1800 | 228 |
YT225-55-1500 | 55 | 380 | 97.9 | 477 | 94.6 | 2 | 1500 | 0.2 | 0-1800 | 260 |
YT225-75-1500 | 75 | 380 | 132.9 | 573 | 95 | 2 | 1500 | 0.2 | 0-1800 | 285 |
YT225-90-1500 | 90 | 380 | 159.2 | 700 | 95.2 | 2 | 1500 | 0.2 | 0-1800 | 300 |
YT225-110-1500 | 110 | 380 | 194.3 | 573 | 95.3 | 2 | 1500 | 0.2 | 0-1800 | 320 |
YT280-90-1500 | 90 | 380 | 159.2 | 700 | 95.2 | 2 | 1500 | 0.2 | 0-1800 | 520 |
YT280-110-1500 | 110 | 380 | 194.3 | 828 | 95.3 | 2 | 1500 | 0.2 | 0-1800 | 540 |
YT280-130-1500 | 130 | 380 | 229.2 | 700 | 95.5 | 2 | 1500 | 0.2 | 0-1800 | 560 |
YT315-110-1500 | 110 | 380 | 194.3 | 828 | 95.3 | 2 | 1500 | 0.2 | 0-1800 | 860 |
YT315-130-1500 | 130 | 380 | 229.2 | 1019 | 95.5 | 2 | 1500 | 0.2 | 0-1800 | 890 |
YT315-160-1500 | 160 | 380 | 281.5 | 1273 | 95.7 | 2 | 1500 | 0.2 | 0-1800 | 915 |
YT315-200-1500 | 200 | 380 | 351.54 | 1592 | 95.8 | 2 | 1500 | 0.2 | 0-1800 | 930 |
YT315-250-1500 | 250 | 380 | 439.4 | 1592 | 95.8 | 2 | 1500 | 0.2 | 0-1800 | 980 |
